SDJ Serisi ACIM Kontrol Cihazı (3KW)
SDJ serisi motor kontrol cihazı (3KW) ürün açıklaması
SDJ serisi AC kontrol cihazı, alçak gerilimdeki AC elektrikli araçlar için geliştirilmiş bir sürücüdür.Dört kadranlı vektör kontrol yöntemiyle tasarlanmış, yüksek güvenilirliğe ve büyük torklu asenkron motora sahip tahrik ekipmanı olarak, motor hızını ve torkunu hassas bir şekilde kontrol edebilir.Saf elektrikli binek otomobil, düşük hızlı A00 sınıfı binek otomobil, elektrikli gezi aracı, elektrikli süpürme aracı, elektrikli lojistik araç vb. alanlarda yaygın olarak kullanılmaktadır.
SDJ serisi AC denetleyici, çekirdek olarak DSP ile dijital sürücü kontrolünü benimser ve koruma seviyesi IP67'ye ulaşır.Kontrolör, küçük boyut, hafiflik, yüksek güvenilirlik ve hızlı yanıt özelliklerine sahip sürüş cihazı olarak yüksek güvenilirliğe ve yüksek torka sahip asenkron motoru benimser.Seyir kilometresini artırmak için enerji geri besleme işleviyle;ve sınırlı akım, aşırı akım, aşırı sıcaklık, kilitli rotor, kısa devre vb. gibi çoklu koruma tasarımları.
Özellikler
●Kontrolör, motor kontrol algoritması için iyi bir platform oluşturmaya yardımcı olan, çekirdek kontrol çipi olarak uluslararası bir ana dijital sürücü olan Alman DSP'yi benimser.
●Güç cihazı için yüksek güçlü MOSFET tüpünü kullanarak verimli enerji dönüşümünü gerçekleştirebilir.
●CAN arayüzü için çoklu güvenlik koruması ve lityum pil BMS'nin güvenlik sertifikası yönetimi.
●Kısa devre korumasını (faz – toprak, faz – faz, faz – kaynak), aşırı yük, aşırı sıcaklık, aşırı voltaj korumasını destekler.
●Güvenilir ve esnek bir rejeneratif fren teknolojisi, düşük hızda sürüş durumunda bile müşterinin ihtiyaçlarını karşılamak için sürüş mesafesini artırabilir.
●Dik eğim, daha güçlü tırmanma yeteneği, istikrarlı yokuş tutuşu, daha güçlü başlangıç için mikro hareket teknolojisi ve yavaş iniş ve yokuş tutma teknolojisinin kullanılması.
●Gürültüyü ve titreşim genliğini azaltmak için mükemmel optimizasyon algoritmasını ve 0 ila 300 HZ frekansını benimseyin.
●Mükemmel arıza koruma fonksiyonu, sesli uyarı her türlü arızayı hatırlatır, bakımı kolaydır.
●Kablo bağlantılarını azaltmak için CAN-bus teknolojisini kullanır, parametre ayarlanabilir ve çevrimiçi olarak programlanabilir.
●Hacmi küçültmek ve ağırlığı hafifletmek için uyumlu tasarımı benimser.Kendi kendine öğrenme işlevi, kurulum ve hata ayıklama adımlarını basitleştirir.
Otomobil şirketleri için: kolay yükleme, sorunsuz satış sonrası
●Güçlü uyarlanabilirlik ve kendi kendine öğrenme fonksiyonu
●Ünlü fabrika cihazları, güvenilir kalite
●Kendini algılama arıza alarm fonksiyonu
Kullanıcılar için: güçlü deneyim, hoşgörülü dörtnala
●Sürüş pürüzsüz, kalkış güçlü ve hızlanma güçlü
●Büyük tork, güçlü tırmanma kabiliyeti, yokuşta kaymayı önleme
●Enerji geri bildirimi, seyir menzilini artırın, pil ömrünü artırın
Ürün: profesyonel tasarım, değerlendirme
●Kararlı performans
●Mükemmel güvenlik ve koruma tasarımı
Şartname
| Denetleyici Modeli | SDJ-7.5KW | |||
| Elektrik | Giriş (DC/V) | 72V | 96V | 144V |
| Maksimum akım çıkışı (AC/A) | 400A | 320A | 250A | |
| Nominal akım çıkışı (AC/A) | 115A | 78A | 52A | |
| Maksimum güç çıkışı (KW) | 30 | 30 | 30 | |
| Maksimum frekans çıkışı (Hz) | 300 | 300 | 300 | |
| Çalışma ortamı sıcaklık aralığı(°C) | -30°C--+55°C | |||
| Depolama ortamı sıcaklık aralığı(°C) | -40°C---+70°C | |||
| IP sınıfı | IP67 | |||
| Yalıtımlı performans | 72V/96V Kabuğa giriş ve çıkış DC1000V, kaçak akım 0,05mA, yalıtımlı direnç 20MΩ | |||
| 144V Kabuğun giriş ve çıkışı DC2100V, kaçak akım 2,1mA, yalıtımlı direnç 1MΩ | ||||
| Denetleyici verimliliği | 0,98 | |||
| Soğutma yöntemi | Doğal soğutma/Hava soğutma | |||
| Kontrol metodu | Vektör kontrolü | |||
| Motor tipi | Asenkron motor | |||
| Titreşim standardı | GB/T2423 | |||
| İletişim yöntemi | OLABİLMEK | |||
| Ağırlık (kg) | 4 kg | |||

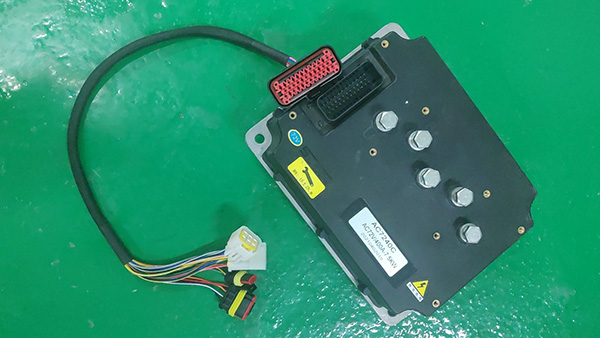

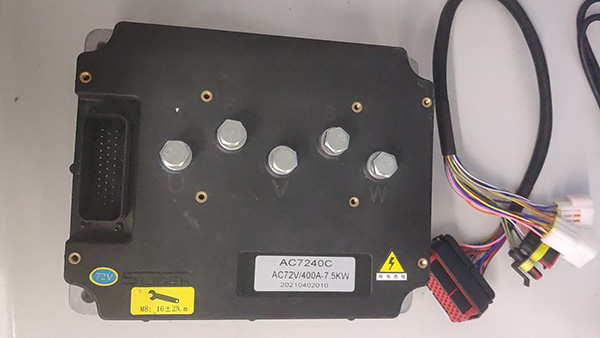

Ürün Fotoğrafı

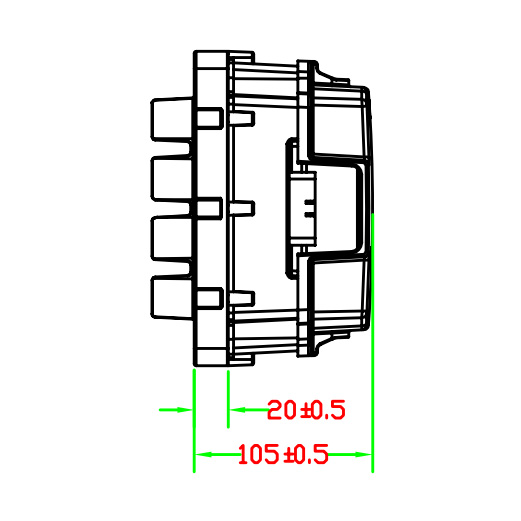

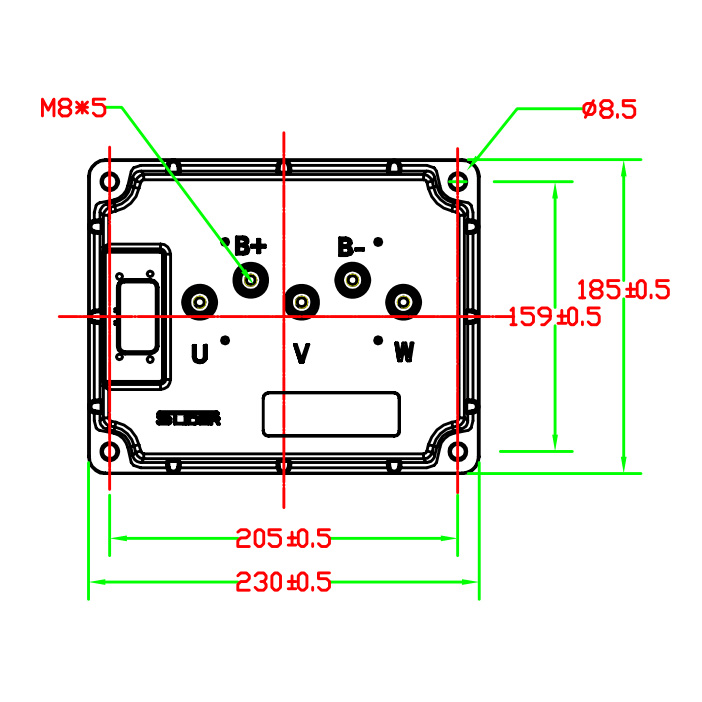

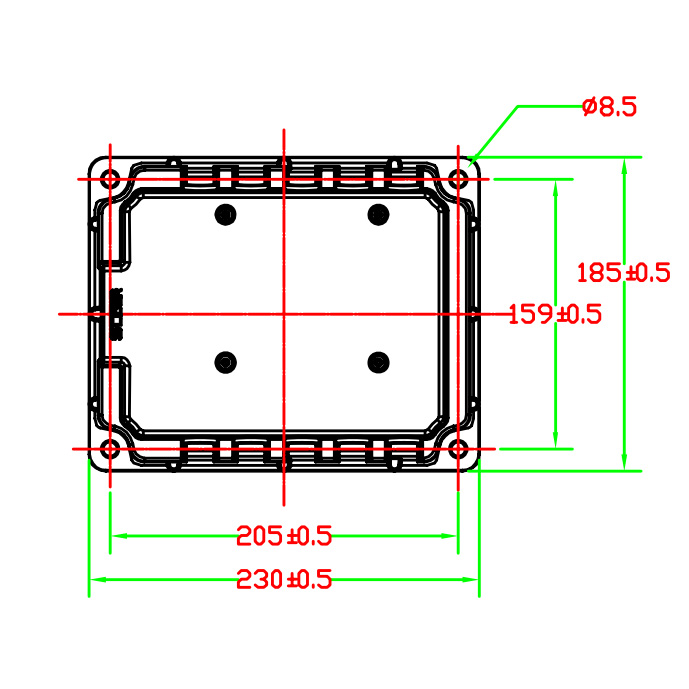

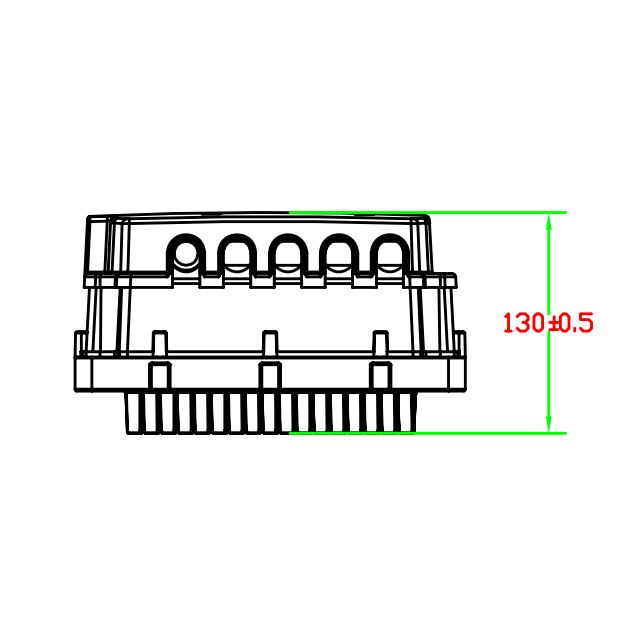

Boyut Çizimleri
