mutfak şefi yemek pişirme robotu pişirme makinesi anahtarlamalı isteksizlik motoru

Kısa Açıklama:

800W yüksek hızlı anahtarlamalı isteksizlik motoru ve sürücüsü 35000rpm hızlı karıştırıcı ev aletleri motoru

2. Geniş hız regülasyonu aralığı, düşük hızda uzun süreli çalışma: Yük altında sıfırdan maksimum hıza kadar uzun süre çalışabilir ve motor ve kontrolörün sıcaklık artışı, nominal değerden daha düşüktür. yük.

3. Yüksek başlangıç torku, düşük başlangıç akımı: Başlangıç torku, nominal torkun %150'sine ulaştığında, başlangıç akımı, nominal akımın yalnızca %30'udur.

Bize e-posta gönder

Ürün ayrıntısı

Ürün etiketleri

Motor Parametreleri

Çalışma gerilimi	DC300V
Anma akımı	%2,8±10A
Maksimum akım	5.4A
Başlangıç voltajı	DC23V~25V
Anma gücü	%700±10W
Nominal hız	35000±10%RPM
Boşta güç	<100W
Kutup sayısı	2
tork	0,2 deniz mili
verimlilik	%80±%10
değiştirme	Eksenel CW
gürültü	96dB MAX,<30cm
ağırlık	1.68Kg
rulman	2 bilyalı rulman
kontrol	Salon sensörü
Düzenlemek	flanş montajı

Motor Yapısı

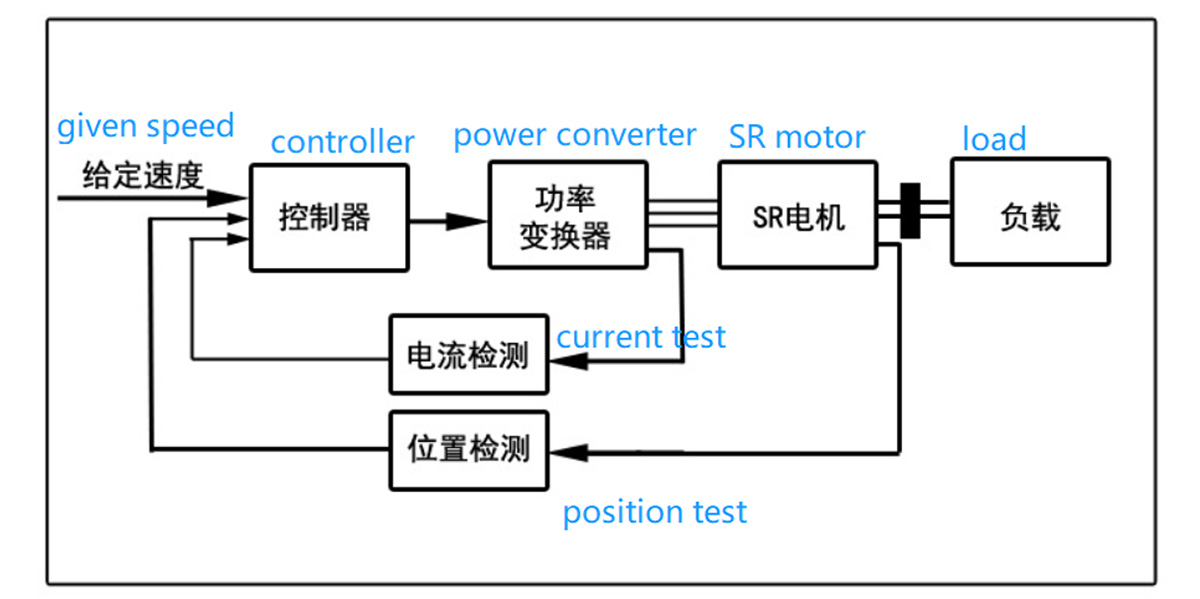

1. Anahtarlamalı isteksizlik motor tahrik sisteminin bileşimi
Anahtarlamalı relüktans motor sürücü sistemi (SRD) temel olarak anahtarlamalı relüktans motor, güç dönüştürücü, kontrolör ve dedektörden oluşur.

2.Anahtarlamalı isteksizlik motoru
SR motorlar, farklı faz sayılarına sahip tek fazlı, iki fazlı, üç fazlı, dört fazlı ve çok fazlı yapılar halinde tasarlanabilir ve kutup başına tek dişli yapı ve kutup başına çok dişli yapı, eksenel hava vardır. boşluk, radyal hava boşluğu ve eksenel hava boşluğu.Radyal hibrit hava boşluğu yapısı, iç rotor ve dış rotor yapısı, üç fazın altındaki SR motorlar genellikle kendi kendine başlama özelliğine sahip değildir.Fazla sayıda faz, tork dalgalanmasını azaltmak açısından faydalıdır ancak karmaşık yapıya, birçok ana anahtarlama cihazına ve artan maliyete yol açar.Şu anda iki fazlı 6/4 kutuplu yapı ve dört fazlı 8/6 seviyeli yapı yaygın olarak kullanılmaktadır.

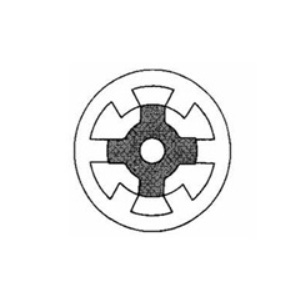

Düzenli yapı 3 fazlı
6/4 kutuplu SR motor

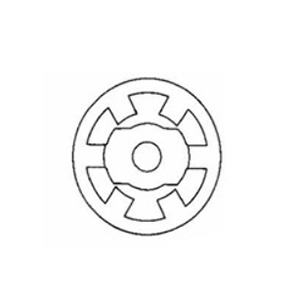

3 fazlı 6/2
kutupsal SR motoru

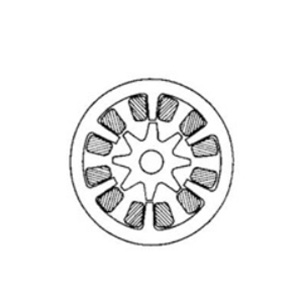

3 fazlı 6/8
kutupsal SR motoru

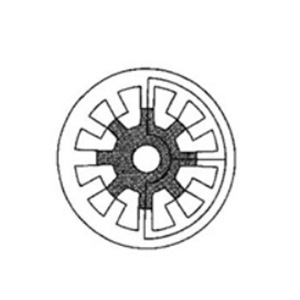

3 fazlı 12/8
kutupsal SR motoru

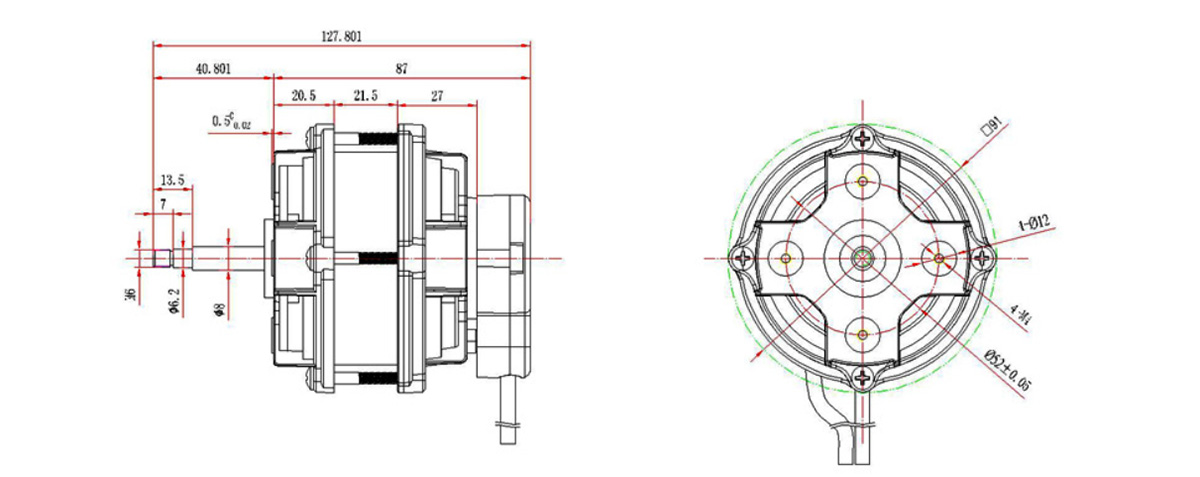

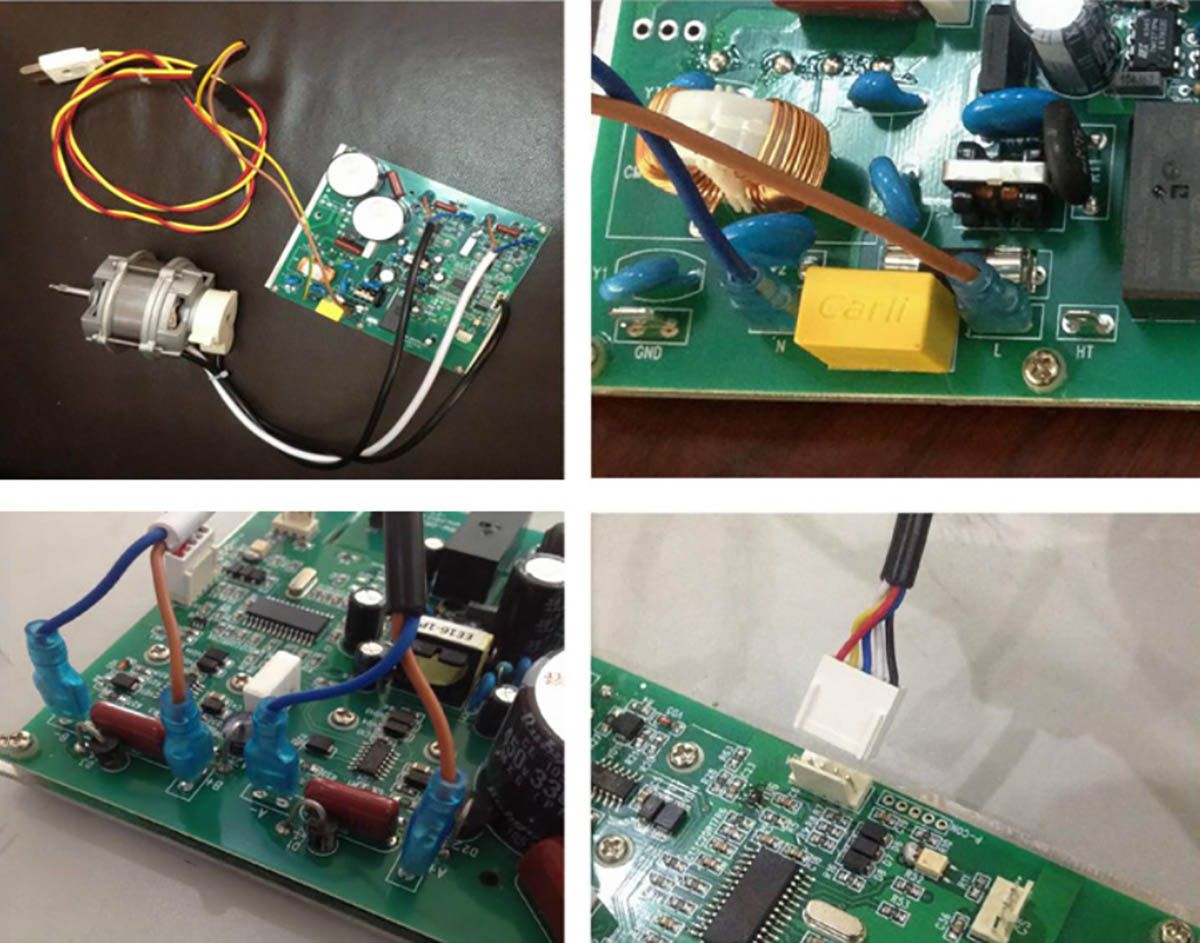

3. Motor ve sürücünün fiziksel bağlantı şeması

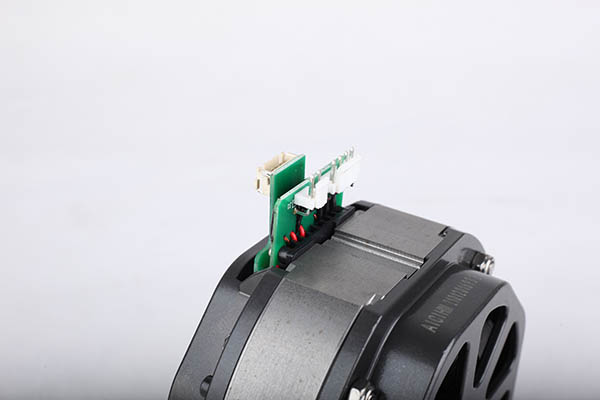

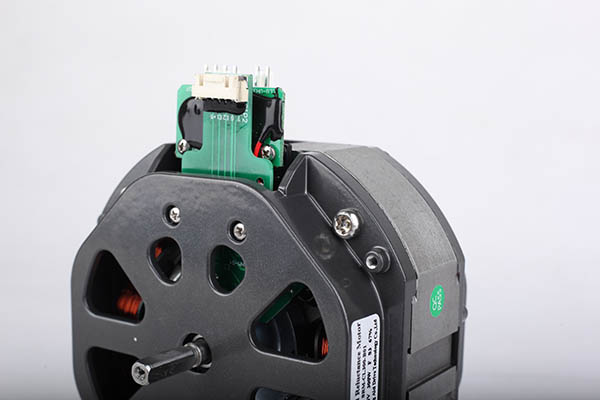

Ürün Fotoğrafı

Motor fazı kablolaması

Siyah (Kahverengi /A+ Mavi /A-), Beyaz (Kahverengi /A+ Mavi /A-), kablo uzunluğu L=380 ± 50mm
Salon tel kablolaması:
Kırmızı ( +5V ), siyah ( GND ), sarı ( SA ), mavi ( SB ), beyaz ( SC ), hat uzunluğu L= hat uzunluğu L=380 ± 50mm
Depolama: 5°C ~40°C, nem <%90
Yalıtım sınıfı: F
Nominal voltajın %130'unda 3 dakika boyunca çatlaksız bobin döner.
Çalışma ömrü: Normal çalışma koşullarında 2000 saat.
Motor çalışırken eksenel yer değiştirme 0,02 mm'den az olmalıdır.

Motor özellikleri

1.Yüksek sistem verimliliği: Geniş hız düzenleme aralığında, genel verimlilik diğer hız düzenleme sistemlerine göre en az %10 daha yüksektir ve yüksek verimlilik, düşük hız ve nominal olmayan yükte daha belirgindir.
2.Geniş hız regülasyonu aralığı, düşük hızda uzun süreli çalışma: Yük altında sıfırdan maksimum hıza kadar uzun süre çalışabilir ve motor ve kontrolörün sıcaklık artışı nominal yükten daha düşüktür.
3.Yüksek başlatma torku, düşük başlatma akımı: Başlatma torku, nominal torkun %150'sine ulaştığında, başlatma akımı, nominal akımın yalnızca %30'udur.
4. Sık sık çalışıp durabilir ve ileri ve geri dönüş arasında geçiş yapabilir: Sık sık başlatıp durdurabilir ve ileri ve geri dönüş arasında sık sık geçiş yapabilir.Frenleme ünitesi mevcut olduğunda ve frenleme gücü zaman gereksinimini karşıladığında, start-stop ve ileri-geri geçişleri saatte 1.000'den fazla kez gerçekleştirilebilir.
5. Güçlü aşırı yük kapasitesi: Yük kısa bir süre için nominal yükten çok daha büyük olduğunda hız düşecek, maksimum çıkış gücü korunacak ve aşırı akım olayı olmayacaktır.Yük normale döndüğünde hız ayarlanan hıza döner.
6.Mekanik mukavemet ve güvenilirlik diğer motor türlerine göre daha yüksektir.Rotorun kalıcı mıknatısı yoktur ve izin verilen daha yüksek bir sıcaklık artışına sahip olabilir.
